มัลไลท์มีคุณสมบัติอย่างไร? มันถูกนำไปใช้กับวัสดุทนไฟอะลูมิเนียมซิลิคอนซิลิคอนคาร์ไบด์อย่างไร

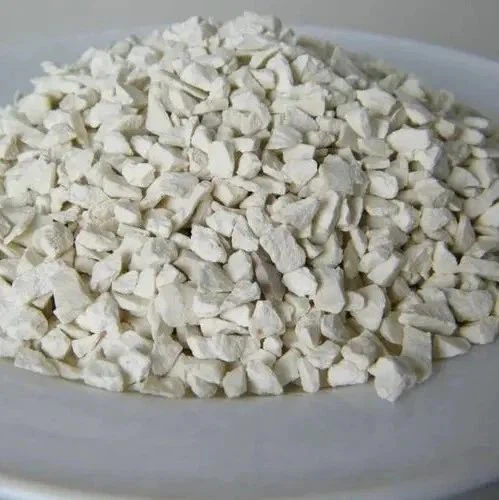

มัลไลท์เป็นแร่ที่เกิดจากอะลูมิโนซิลิเกตที่อุณหภูมิสูง มันถูกสร้างขึ้นเมื่ออะลูมิโนซิลิเกตถูกให้ความร้อนเทียม และมักใช้เพื่อผลิตวัสดุทนไฟที่มีอุณหภูมิสูง สูตรทางเคมีของมันคือ 3Al2O3·2SiO2 ตามทฤษฎี ปริมาณ Al2O3 ในมัลไลท์บริสุทธิ์จะอยู่ที่ประมาณ 71.8% ภายใต้ความดันปกติ มันเป็นสารประกอบชนิดเดียวที่สามารถคงอยู่ได้อย่างเสถียรในแผนภาพเฟสไบนารีของ Al2O3-SiO2 โครงสร้างผลึกของมัลไลท์เป็นระบบคริสตัลออร์โธฮอมบิก โครงสร้างโดยเฉลี่ยประกอบด้วยขอบร่วมแปดด้านที่เชื่อมต่อกันเป็นโซ่ขนานกับแกน C ตั้งอยู่ที่จุดยอดทั้งสี่และศูนย์กลางของระนาบการฉายภาพของเซลล์หน่วยหน่วย ที่ Z= ของแต่ละหน่วยเซลล์ สายโซ่แปดด้านที่ 1/2 เชื่อมต่อกับจัตุรมุข [SiO4] และ [AlO4] และจัตุรมุขก่อตัวเป็นสายโซ่คู่ขนานกับแกน c
มัลไลท์คือการจัดเรียงผลึกคล้ายเข็มหรือเรียงเป็นแนวคล้ายลูกโซ่ที่ทอดยาวไปตามแกน c คริสตัลที่มีลักษณะคล้ายเข็มหรือเรียงเป็นแนวเหล่านี้ตัดกันเพื่อสร้างโครงสร้างเครือข่ายแบบอินเทอร์เลซและมั่นคง คุณลักษณะนี้ทำให้ผลิตภัณฑ์มัลไลท์มีประสิทธิภาพค่อนข้างดีเยี่ยม มีคุณสมบัติดังต่อไปนี้: มีความแข็งสูงประมาณ 6.7 (ความแข็ง Mohs) จุดหลอมเหลวสามารถเข้าถึง 1870 องศา ค่าการนำความร้อนอยู่ที่ 13.8KJ/m·h·K และการขยายตัวเชิงเส้นมีขนาดเล็ก เช่น ที่ 20~1,000 องศา อัตราการขยายตัวเชิงเส้นของมัลไลท์คือ 5.3×10-6/K และโมดูลัสยืดหยุ่นต่ำ ระหว่าง 160-200Gpa ซึ่งเป็นประมาณครึ่งหนึ่งของ Al2O3 และ SiC
มัลไลท์มีคุณสมบัติทางกายภาพและเคมีที่ดีเยี่ยม เช่น การหักเหของแสงสูง เสถียรภาพการเปลี่ยนแปลงอุณหภูมิและความต้านทานการคืบคลานที่ดี อุณหภูมิการทำให้อ่อนลงของภาระสูง ความเสถียรของปริมาตรที่ดีและความต้านทานการกัดกร่อน คุณลักษณะอีกประการหนึ่งคือความแข็งแรงที่อุณหภูมิสูงและคุณสมบัติการแตกหักจะเพิ่มขึ้นตามอุณหภูมิที่เพิ่มขึ้นและจะไม่ลดลง ตัวอย่างเช่นความแรงของมันที่อุณหภูมิสูงถึง 1300 องศาคือ 1.7 เท่าของอุณหภูมิห้อง เมื่ออุณหภูมิสูงกว่า 1,800 องศา ปริมาณเฟสของเหลวจะเริ่มก่อตัวภายในมัลไลท์ เมื่ออุณหภูมิสูงถึง 1850 องศา มัลไลท์จะละลายหมด ดังนั้นมัลไลท์จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ซีเมนต์ แก้ว เซรามิก โลหะวิทยา เคมี พลังงานไฟฟ้า การป้องกันประเทศ และก๊าซ กลายเป็นวัสดุทนไฟขั้นสูงที่ตรงตามเงื่อนไขการใช้งาน
ในวัสดุทนไฟอะลูมิเนียมซิลิคอนซิลิคอนคาร์ไบด์ ผลึกมัลไลท์แบบเรียงเป็นแนวและแบบเข็มจะกระจายซึ่งกันและกันเพื่อสร้างโครงสร้างเครือข่ายที่เซ โครงสร้างเครือข่ายนี้สามารถก่อตัวรวมกันอย่างแน่นหนากับอนุภาคที่อยู่รอบๆ จึงทำให้วัสดุทนไฟมีความแข็งแรงสูงค่อนข้างสูง การมีมัลไลท์สามารถปรับปรุงเสถียรภาพการเปลี่ยนแปลงอุณหภูมิและอุณหภูมิที่อ่อนลงของวัสดุ ทำให้สามารถใช้วัสดุทนไฟอะลูมิเนียมซิลิคอนคาร์ไบด์ในสถานที่ที่มีอุณหภูมิสูงกว่าและมีการเปลี่ยนแปลงบ่อยครั้ง
