คู่มือการเลือกผ้าห่มใยเซรามิค: อุณหภูมิ ความหนาแน่น และการติดตั้งสำหรับเตาอุตสาหกรรม - ข่าวสาร

ผู้รับเหมาเตาเผาในเม็กซิโกสั่งซื้อผ้าห่มใยเซรามิกจำนวน 500 ม้วนสำหรับซับในเตาบำบัดความร้อนเมื่อสองปีที่แล้ว ข้อมูลจำเพาะระบุว่า 128 กก./ลบ.ม. เกรด 1260 องศา ความหนา 25 มม. - ตัวเลขมาตรฐาน ผ้าห่มมาถึงตรงเวลา ดูเรียบร้อยดี และทีมงานก็ติดตั้งภายในสี่วัน แปดเดือนต่อมา ผ้าห่มในส่วนหลังคาหย่อนลง 40 มม. และเตาเผาสูญเสียความร้อนมากพอจนค่าแก๊สเพิ่มขึ้น 18%

ปัญหาไม่ได้อยู่ที่เกรดวัสดุ โดยไม่มีใครถามว่า 128 กก./ลบ.ม. เป็นความหนาแน่นที่เหมาะสมสำหรับการใช้งานหลังคาแนวนอนที่ทำงานที่ 1150 องศาโดยสัมผัสกับเปลวไฟโดยตรงหรือไม่ ผู้รับเหมาสั่งผลิตภัณฑ์มาตรฐานสำหรับสภาพที่ไม่เป็น-มาตรฐาน และซัพพลายเออร์จัดส่งให้ตรงตามที่ขอโดยไม่ต้องถามคำถามที่ถูกต้อง

ผ้าห่มใยเซรามิคเป็นผลิตภัณฑ์ฉนวนทนไฟที่ใช้กันอย่างแพร่หลายมากที่สุดในตลาด นอกจากนี้ยังเป็นรายการที่ระบุไม่ถูกต้องบ่อยที่สุด คู่มือนี้ครอบคลุมการตัดสินใจสามประการที่กำหนดว่าซับในผ้าห่มของคุณมีอายุการใช้งานสิบแปดเดือนหรือห้าปี

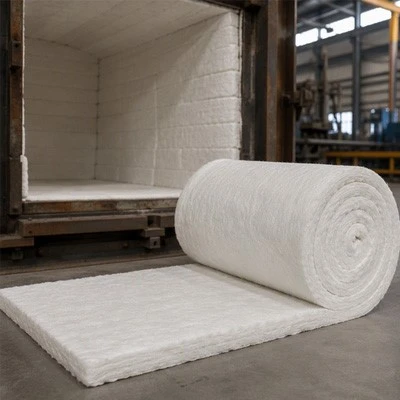

ceramic fiber blankets

ขั้นตอนที่ 1: เลือกเกรดอุณหภูมิที่เหมาะสม

ผ้าห่มใยเซรามิคแบ่งตามอุณหภูมิการใช้งานต่อเนื่อง ตัวเลขบนฉลาก - 1260 องศา , 1400 องศา หรือ 1430 องศา - คืออุณหภูมิการทำงานต่อเนื่องสูงสุดภายใต้สภาพบรรยากาศที่สะอาดและเป็นกลาง- เตาเผาจริงไม่ค่อยสะอาดหรือเป็นกลาง ซึ่งเป็นเหตุผลว่าทำไมการเลือกของคุณจึงไม่ควรจับคู่ฉลากกับค่าที่ตั้งไว้ของเตาเผาของคุณ

ระดับ	เนื้อหาอัล₂O₃	เนื้อหา SiO₂	ต่อเนื่องสูงสุด	ดีที่สุดสำหรับ
มาตรฐาน (1260 องศา)	42-45%	52-55%	1260 องศา	การหุ้มเตาทั่วไป ฉนวนสำรอง การพันท่อ ข้อต่อขยายในบรรยากาศที่ไม่-กัดกร่อน
อลูมินาสูง- (1400 องศา )	50-55%	42-47%	1400 องศา	แผ่นรองเตาที่มีอุณหภูมิสูงกว่า- พื้นที่ที่มีการสัมผัสกับเปลวไฟเป็นครั้งคราว ซับในเตาเผาเซรามิก
เซอร์โคเนีย-ประกอบด้วย (1430 องศา )	35-40%	45-50% (+ ZrO₂ 15-17%)	1430 องศา	การใช้งานที่อุณหภูมิสูงสุด- การบริการที่รุนแรง เตาปฏิรูปปิโตรเคมี

กฎที่ใช้ได้จริง: ลบ 100-150 องศาจากอุณหภูมิที่กำหนดสำหรับขีดจำกัดการทำงานจริงของคุณ หากบรรยากาศมีความชื้น ไอระเหยอัลคาไล - เหล่านี้ ลดก๊าซ หรือการปะทะของเปลวไฟ ผ้าห่มเกรด 1260 องศาในเตา 1150 องศาที่มีบรรยากาศลดลงเล็กน้อยจะคงอยู่ ผ้าห่มผืนเดียวกันที่อุณหภูมิ 1200 องศา โดยมีสารพาหะอัลคาไลจากผลิตภัณฑ์จะสลายตัวภายในไม่กี่เดือน

สำหรับแผ่นรองเตาอุตสาหกรรมส่วนใหญ่และการใช้งานที่อุณหภูมิปานกลาง- เกรดมาตรฐาน 1260 องศาคือตัวเลือกที่เหมาะสม ราคาพรีเมียมสำหรับเกรด 1,400 องศาหรือ 1,430 องศาจะสมเหตุสมผลก็ต่อเมื่ออุณหภูมิในการทำงานของคุณเกิน 1,150 องศาจริงๆ หรือเมื่อบรรยากาศรุนแรง

ขั้นตอนที่ 2: เลือกความหนาแน่นที่เหมาะสม

ผ้าห่มใยเซรามิคผลิตขึ้นโดยมีความหนาแน่นมาตรฐานสามระดับ ตัวเลขความหนาแน่นแสดงถึงกิโลกรัมต่อลูกบาศก์เมตร และส่งผลโดยตรงต่อการนำความร้อน ความแข็งแรงในการจัดการ และความต้านทานแรงอัด

ความหนาแน่น	ค่าการนำความร้อนที่ 400 องศา (W/m·K)	ดีที่สุดสำหรับ
96 กก./ลบ.ม	~0.14	ฉนวนสำรองน้ำหนักเบา- การหุ้มแบบไม่มี-โครงสร้าง การใช้งานที่น้ำหนักเบามีความสำคัญมากกว่าความแข็งแกร่ง
128 กก./ลบ.ม	~0.13	ผนังเตาหลอมมาตรฐานและบุหลังคา ฉนวนท่อ วัสดุป้อนโมดูล - ความหนาแน่นที่ระบุโดยทั่วไปที่สุด
160 กก./ลบ.ม	~0.12	การใช้งานบนหลังคา โซนก๊าซความเร็วสูง- พื้นที่ที่มีการสั่นสะเทือนทางกลโมดูลไฟเบอร์เซรามิกการผลิตเพื่อการบริการที่รุนแรง

ค่าการนำความร้อนที่แตกต่างกันระหว่าง 96 และ 160 กก./ลบ.ม. เป็นจริง - ประมาณ 15% ที่ 400 องศา - แต่แทบไม่ใช่ปัจจัยในการตัดสินใจ สิ่งที่สำคัญกว่านั้นคือผ้าห่มมีพฤติกรรมอย่างไรภายใต้น้ำหนักของมันเอง ผ้าห่มขนาด 128 กก./ลบ.ม. ที่ติดตั้งบนผนังแนวตั้งที่มีการยึดที่เหมาะสมจะคงอยู่กับที่ ผ้าห่มผืนเดียวกันบนช่วงหลังคาแนวนอนจะหย่อนคล้อยเมื่อเวลาผ่านไป เว้นแต่จะรองรับในช่วงจุดยึดที่ใกล้กว่า

สำหรับการใช้งานบนหลังคา ภูมิปัญญาดั้งเดิมบอกว่าควรอยู่ที่ 160 กก./ลบ.ม. หรือลดระยะห่างของพุกลง 30-40% เมื่อเทียบกับการติดตั้งบนผนัง บางโครงการใช้ 128 กก./ลบ.ม. โดยมีตาข่ายสแตนเลสรองรับชั้นหลังคา ซึ่งมีต้นทุนน้อยกว่าการอัพเกรดความหนาแน่นของผ้าห่มทั้งหมด

สำหรับการพันท่อและท่อ - โดยที่ผ้าห่มพันเป็นเกลียวรอบพื้นผิวทรงกระบอกและยึดด้วยแถบรัดหรือลวด - 96 หรือ 128 กก./ลบ.ม. ทำงานได้ดี รูปทรงทรงกระบอกให้การรองรับตามธรรมชาติ ดังนั้นความหนาแน่น-ที่เกี่ยวข้องกับความหย่อนคล้อยจึงไม่เป็นปัญหา

ขั้นตอนที่ 3: รับความหนาและการแบ่งชั้นที่ถูกต้อง

ความหนาของผ้าห่มมีตั้งแต่ 6 มม. ถึง 50 มม. ในการผลิตมาตรฐาน ตัวเลือกทั่วไป:

25มม: ความหนาที่ใช้งานจริงสำหรับวัสดุบุในเตาชั้นเดียว- การพันท่อ และตัวเติมรอยต่อส่วนขยาย

13มม: ใช้เป็นชั้นหน้าร้อน-ในซับคอมโพสิตหรือสำหรับพันท่อขนาดเล็ก-

50มม: สำหรับการใช้งานที่ต้องการความหนาของฉนวนรวมสูงในชั้นเดียว - หนักกว่าในการจัดการ แต่ติดตั้งเร็วกว่าสองชั้น 25 มม.

สำหรับวัสดุบุผิวเตาหลอมที่มีความหนารวมกว่า 50 มม. ให้ใช้หลายชั้นที่มีข้อต่อแบบเซ แทนที่จะใช้ชั้นหนาเพียงชั้นเดียว ซับในขนาด 75 มม. ที่ทำจากชั้น 25 มม. สามชั้นพร้อมตะเข็บแบบเซทำงานได้ดีกว่าชั้นเดียวขนาด 75 มม. เนื่องจากข้อต่อแบบเซจะปิดกั้นเส้นทางความร้อนโดยตรงผ่านตะเข็บใดตะเข็บหนึ่ง ติดตั้งชั้นต่างๆ เพื่อให้ตะเข็บในชั้นที่อยู่ติดกันชดเชยอย่างน้อย 150 มม.

ขั้นตอนที่ 4: เลือกระบบยึดที่เหมาะสม

ผ้าห่มใยเซรามิกจำเป็นต้องมีการยึดเชิงกลเพื่อให้อยู่กับที่ ทางเลือกในการยึดจะขึ้นอยู่กับอุณหภูมิการใช้งานและวัสดุพื้นผิว:

สมอสแตนเลสถ้วยที่มีกระดุมเชื่อม- มาตรฐานสำหรับผนังเตาเผาและหลังคาที่มีอุณหภูมิพื้นผิวสูงถึง 1100 องศา ใช้สเตนเลส 304 สำหรับงานทั่วไป 310 สำหรับอุณหภูมิที่สูงขึ้น

ถ้วยพุกเซรามิกพร้อมหมุดโลหะผสม- สำหรับการใช้งานที่ต้องเผชิญกับความร้อนที่สูงกว่า 1100 องศา ซึ่งพุกโลหะจะออกซิไดซ์ ถ้วยเซรามิกช่วยปกป้องหมุดโลหะจากความร้อนโดยตรง

ผ้าห่มมีกาวในตัว-- ใช้งานได้กับกาวสำรองที่ไวต่อแรงกด-สำหรับการใช้งานที่อุณหภูมิต่ำ- (สูงถึง 200 องศา ) หรือการยึดชั่วคราวก่อนการยึดเชิงกล

ระยะห่างของจุดยึดขึ้นอยู่กับความหนาแน่นของผ้าห่มและการวางแนวการติดตั้ง สำหรับผ้าห่มขนาด 128 กก./ลบ.ม. บนผนังแนวตั้ง ระยะห่างของพุกคือ 300-จากศูนย์กลาง-ถึงศูนย์กลางโดยทั่วไป สำหรับผ้าห่มผืนเดียวกันบนหลังคา ให้ลดขนาดลงเหลือ 200-250 มม. สำหรับผ้าห่มขนาด 96 กก./ลบ.ม. ทุกทิศทาง ให้กระชับระยะห่างให้แน่นขึ้นประมาณ 20% เทียบกับ 128 กก./ลบ.ม.

ข้อผิดพลาดในการติดตั้งทั่วไปที่ทำให้อายุการใช้งานของผ้าห่มสั้นลง

เชื่อมชน-เข้าด้วยกันแทนที่จะทับซ้อนกัน.ควรบีบอัดขอบผ้าห่มให้ชิดกันระหว่างการติดตั้งเพื่อให้ข้อต่อปิดสนิท ช่องว่างที่มองเห็นได้ที่ตะเข็บ - แม้แต่ 2-3 มม. - จะกลายเป็นไฟฟ้าลัดวงจรจากความร้อน สำหรับการติดตั้งหลายชั้น ให้เย็บตะเข็บระหว่างชั้นต่างๆ

การบีบอัดมากเกินไป-ระหว่างการขันพุกให้แน่น พุกควรยึดผ้าห่มไว้กับพื้นผิวอย่างแน่นหนาโดยไม่บดขยี้ หากความหนาของผ้าห่มบีบอัดมากกว่า 10% ประสิทธิภาพการระบายความร้อนที่จุดนั้นจะลดลง

ข้ามค่าเผื่อการขยาย.ผ้าห่มใยเซรามิกจะขยายตัวเล็กน้อยในช่วงให้ความร้อนครั้งแรก-สูงขึ้น เว้นช่องว่างเล็กๆ - ประมาณ 2-3 มม. ต่อเมตรของความกว้างของผ้าห่ม - ที่ขอบของแผงการติดตั้งแต่ละแผง เพื่อไม่ให้ผ้าห่มงอ

หาผ้าห่มที่เหมาะกับโครงการของคุณ

ก่อนที่คุณจะสั่งซื้อ โปรดเตรียมตัวเลขสี่ตัวให้พร้อม: อุณหภูมิการทำงานของเตา ประเภทบรรยากาศ (ออกซิไดซ์/รีดิวซ์/กัดกร่อน) ความหนาของฉนวนทั้งหมดที่ต้องการ และการติดตั้งบนผนัง หลังคา หรือท่อ ด้วยสิ่งเหล่านี้ ซัพพลายเออร์ที่รู้จักผลิตภัณฑ์สามารถระบุเกรด ความหนาแน่น และวิธีการยึดที่เหมาะสมได้ภายในไม่กี่นาที - และเตือนคุณหากการออกแบบของคุณจำเป็นต้องปรับเปลี่ยน

หากคุณส่งรายละเอียดทั้งสี่นี้มาให้เรา เราจะแนะนำข้อกำหนดเฉพาะที่เหมาะสมภายใน 24 ชั่วโมง พร้อมด้วยเอกสาร TDS และใบเสนอราคาที่ตรงกับสภาพการทำงานจริงของคุณ ไม่ใช่แค่รายการแค็ตตาล็อกมาตรฐานเท่านั้น
